W świecie nowoczesnej elektroniki, w którym stawki są wysokie, od smartfona w kieszeni po serwer zasilający Twoją firmę, ciepło jest cichym wrogiem. Ograniczanie wydajności, niestabilność systemu i przedwczesna awaria to konsekwencje nieodpowiedniego zarządzania temperaturą. Jak więc zapewnić, że delikatne komponenty pozostaną chłodne pod ciśnieniem? Odpowiedź często kryje się w zwodniczo prostym materiale:Termoprzewodząca podkładka silikonowa.
Jako specjalista ds. zarządzania ciepłem z ponad dwudziestoletnim doświadczeniem widziałem na własne oczy, jak prawidłowe zastosowanie tego materiału może zrewolucjonizować konstrukcję produktu i jego trwałość. To nie tylko komponent; to Twoja pierwsza linia obrony przed degradacją termiczną.

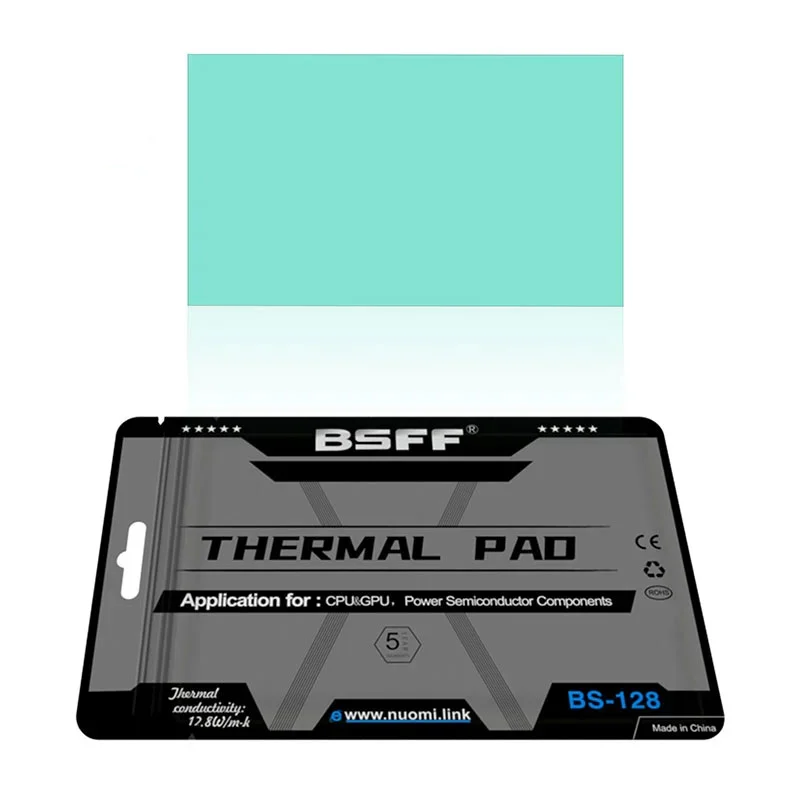

Termoprzewodząca podkładka silikonowa to miękki, zgodny i bardzo wszechstronny materiał termoprzewodzący (TIM). Został zaprojektowany w celu wypełnienia mikroskopijnych szczelin powietrznych pomiędzy elementem wytwarzającym ciepło (takim jak procesor, procesor graficzny lub tranzystor mocy) a radiatorem lub rozwiązaniem chłodzącym. Ponieważ powietrze jest słabym przewodnikiem ciepła, szczeliny te powodują znaczny opór cieplny. Podkładka silikonowa wypełnia te puste przestrzenie, skutecznie odprowadzając ciepło z elementu, zapewniając w ten sposób optymalną temperaturę pracy i zwiększając niezawodność urządzenia.
Doskonała zdolność wypełniania szczelin:W przeciwieństwie do past termoprzewodzących, podkładki mogą z łatwością wypełniać duże i nierówne szczeliny, kompensując różnice w tolerancji montażu.
Izolacja elektryczna:Zapewniają doskonałą izolację elektryczną, zapobiegając zwarciom i jednocześnie zarządzając ciepłem – to krytyczna podwójna funkcja.
Wyjątkowa odporność i możliwość ponownego użycia:Podkładki te charakteryzują się wyjątkową odpornością na odkształcenia po ściskaniu, co oznacza, że zachowują swój kształt i wydajność przez długi czas, nawet po wielokrotnych cyklach termicznych. Wiele z nich można ponownie wykorzystać podczas tworzenia prototypów lub napraw.
Łatwość aplikacji i przeróbek:Są czyste i proste w aplikacji, eliminując bałagan związany z płynnymi klejami lub smarami termicznymi. Przyspiesza to produkcję i upraszcza konserwację.
Trwałość:Odporny na warunki atmosferyczne, ozon i wiele substancji chemicznych, zapewniający długoterminową stabilność i wydajność.
Wybór właściwej termoprzewodzącej podkładki silikonowej jest sprawą najwyższej wagi. Oto kluczowe parametry, które należy wziąć pod uwagę, przedstawione z przejrzystością wymaganą przez profesjonalistę.
Lista kluczowych parametrów:
Przewodność cieplna:Mierzone w W/m·K (wat na metr-kelwin). Jest to najbardziej krytyczna właściwość, wskazująca na wrodzoną zdolność materiału do przewodzenia ciepła. Wyższe wartości są lepsze w przypadku bardziej wymagających zastosowań.
Twardość (lub miękkość):Mierzone w skali Shore 00. Niższa wartość wskazuje bardziej miękką podkładkę, która łatwiej dopasowuje się do nierówności powierzchni, zapewniając lepszy kontakt powierzchniowy.
Grubość:Dostępny zakres grubości, kluczowy dla wypełnienia konkretnej szczeliny w Twoim montażu.
Napięcie przebicia:Napięcie elektryczne, przy którym materiał przestaje działać jako izolator. Wyższa wartość oznacza lepszą wytrzymałość dielektryczną.
Rezystywność objętościowa:Miara właściwości elektroizolacyjnych materiału.
Zakres temperatury roboczej:Zakres temperatur, w jakim klocek będzie działał niezawodnie i nie uległ pogorszeniu.
Aby zapewnić jasne porównanie na pierwszy rzut oka, oto prosta tabela przedstawiająca niektóre z naszych standardowych gatunków produktów w Nuomi Chemical:
| Klasa produktu | Przewodność cieplna (W/m·K) | Twardość (Shore 00) | Zakres grubości (mm) | Kluczowe zastosowania |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Obliczenia o wysokiej wydajności, procesory graficzne |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Energoelektronika, oświetlenie LED |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Serwery, infrastruktura telekomunikacyjna |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Motoryzacyjne tranzystory IGBT dużej mocy |
Ta tabela jest punktem wyjścia. W Nuomi Chemical specjalizujemy się w opracowywaniu niestandardowych receptur, aby sprostać najbardziej rygorystycznym i unikalnym wyzwaniom termicznym.
P: Jak określić prawidłową grubość dla mojego zastosowania?
A:Prawidłowa grubość zależy od szczeliny, którą należy wypełnić pomiędzy źródłem ciepła a radiatorem. Ogólnie zaleca się wybór grubości podkładki nieco większej (np. o 0,5 mm więcej) niż zmierzona szczelina. Zapewnia to, że po zamocowaniu podkładka lekko się ściska, tworząc ścisły kontakt na obu powierzchniach, bez nadmiernego ściskania, co mogłoby uszkodzić elementy lub zmniejszyć skuteczność podkładki. Zawsze uwzględniaj tolerancje produkcyjne w swoim projekcie.
P: Czy termoprzewodzącą podkładkę silikonową można przyciąć do niestandardowego kształtu?
A:Absolutnie. Jedną z istotnych zalet termoprzewodzących podkładek silikonowych jest łatwość ich dostosowywania. Można je precyzyjnie wyciąć w praktycznie dowolnym kształcie i rozmiarze, aby dopasować je do powierzchni komponentu. Pozwala to na ukierunkowane chłodzenie i zapobiega nawisom materiału, które mogłyby kolidować z innymi komponentami. Na potrzeby prototypowania można je nawet czysto przyciąć ręcznie ostrym ostrzem lub skalpelem.
P: Jaka jest różnica pomiędzy podkładką na bazie silikonu a blachą grafitową?
A:Chociaż oba są używane do zarządzania ciepłem, mają różne cechy. Termoprzewodzące podkładki silikonowe są zazwyczaj izolujące elektrycznie, bardziej miękkie i doskonale wypełniają trójwymiarowe szczeliny. Zapewniają zarówno termotransfer, jak i amortyzację mechaniczną. Z drugiej strony arkusze grafitowe często dobrze przewodzą w kierunku płaskim (oś X-Y), ale mogą być mniej skuteczne ze względu na swoją grubość (oś Z). Przewodzą również prąd elektryczny, co może być wadą w zastosowaniach wymagających izolacji. Wybór zależy całkowicie od konkretnych wymagań termicznych, elektrycznych i mechanicznych.
Samo posiadanie wysokiej jakości podkładki nie wystarczy; prawidłowa aplikacja jest kluczowa.
Przygotowanie powierzchni:Upewnij się, że zarówno podzespół, jak i powierzchnie radiatora są czyste, suche i wolne od oleju, kurzu lub pozostałości starego materiału termicznego.
Ostrożne obchodzenie się:Usuń wkładki ochronne (jeśli są) i trzymaj podkładkę za jej krawędzie, aby uniknąć zanieczyszczenia.
Precyzyjne rozmieszczenie:Ostrożnie dopasuj podkładkę do elementu. Po umieszczeniu staraj się nie zmieniać jego położenia, ponieważ może to spowodować uwięzienie pęcherzyków powietrza.
Bezpieczny montaż:Równomiernie przymocuj radiator, wywierając stały nacisk zgodnie z zalecaną siłą ściskania podkładki. Zapewnia to jednolite złącze i optymalny transfer ciepła.
Od ponad dwudziestu lat zespół Nuomi Chemical (Shenzhen) Co., Ltd. stoi na czele nauki o materiałach, opracowując najnowocześniejsze rozwiązania termiczne dla klientów na całym świecie. Rozumiemy, że Twoje wyzwanie termiczne jest wyjątkowe. Dlatego nie sprzedajemy tylko produktów; zapewniamy partnerstwo.
Nasza wiedza pozwala nam oferować nie tylko szeroką gamę standardowych termoprzewodzących podkładek silikonowych, ale także współpracować z Tobą w zakresie niestandardowych receptur. Niezależnie od tego, czy potrzebujesz określonej równowagi miękkości i przewodności, unikalnego koloru, czy niestandardowego wyciętego kształtu, mamy możliwości techniczne, aby to zapewnić.
Nie pozwól, aby wyzwania termiczne ograniczały Twoją innowacyjność. Pozwól nam pomóc Ci zbudować chłodniejszą, bardziej niezawodną i wydajniejszą elektronikę.
Kontaktmy dzisiaj o godzNuomi Chemical (Shenzhen) Co., Ltd.aby omówić wymagania projektu i poprosić o bezpłatne próbki. Wspólnie zaprojektujmy Twój sukces termiczny.
